Устройство прицепное
| Узлы и детали прицепного устройства |

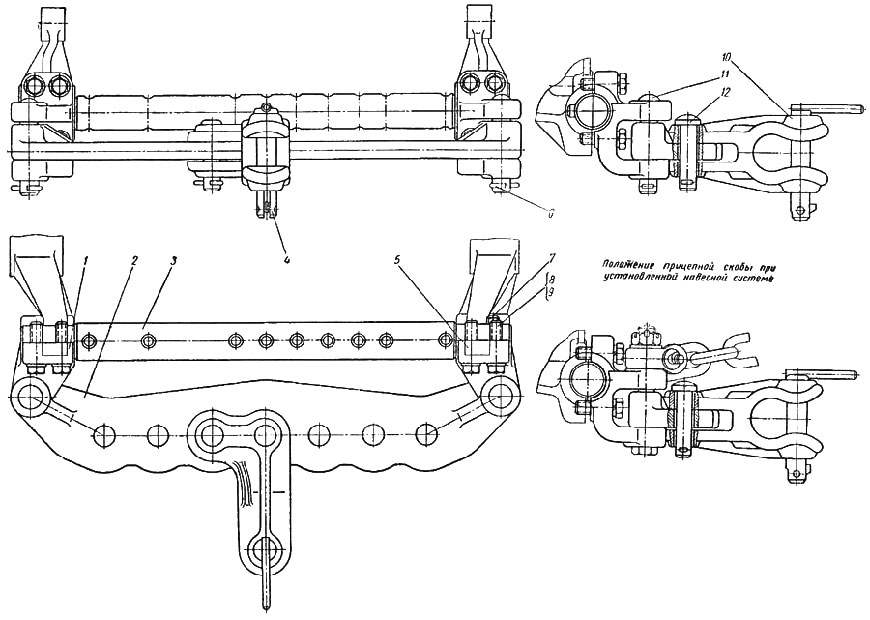

Схема устройства, характеристики
| № | Наименование | Каталожный номер | Кол-во на модель |
|---|---|---|---|
| Прицепное устройство | 77.35.001 | 1 | |
| Заклепка 8Х22, ГОСТ 10300-62 | - | 1 | |
| 1 | Бугель левый | 77.35.101-2 | 1 |
| 3 | Ось нижняя | 77.60.159-1 | 1 |
| 6 | Шплинт 8Х50, ГОСТ 397-66 | - | 4 |
| 7 | Штифт цилиндрический 20Пр22аХ40, термообработанный, ГОСТ 3128-60 | - | 1 |
| 8 | Болт М22Х1,5Х80-100, ГОСТ 7795-62 | - | 8 |
| 9 | Шайба пружинная 22Н, ГОСТ 6402-61 | - | 8 |
| 11 | Палец | 54.35.408-1А | 2 |
