Система питания

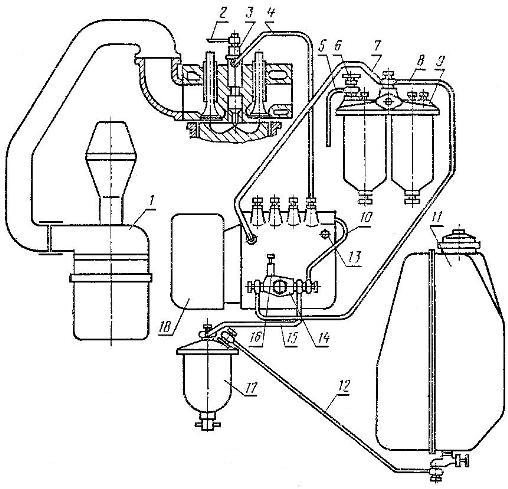

Схема устройства, характеристики
№ | Наименование |
---|---|
1 | Воздухоочиститель |
2 | Трубопровод |
3 | Форсунка |
4 | Трубопровод |
5 | Трубопровод |
6 | Вентиль |
7 | Трубопровод |
8 | Трубопровод |
9 | Фильтр тонкой очистки топлива |
10 | Трубопровод |
11 | Топливный бак |
12 | Трубопровод |
13 | Пробка |
14 | Топливоподкачивающий насос |
15 | Трубопровод |
16 | Ручной насос |
17 | Фильтр грубой очистки топлива |
18 | Топливный насос |
