Шторка радиатора для трактора по выгодной цене без посредников и переплат. Мы гарантируем высокое качество проверенное временем. Мы предлагаем вам лизинг с хорошими условиями от 500.000 руб, от 1 года и осуществляем доставку по всей России и странам СНГ. При покупке трактора вы получите гарантированную скидку 10% на все запчасти. Ознакомится со схемой устройства - Шторка радиатора и его техническим характеристиками можно ниже, а также по нашему телефону.

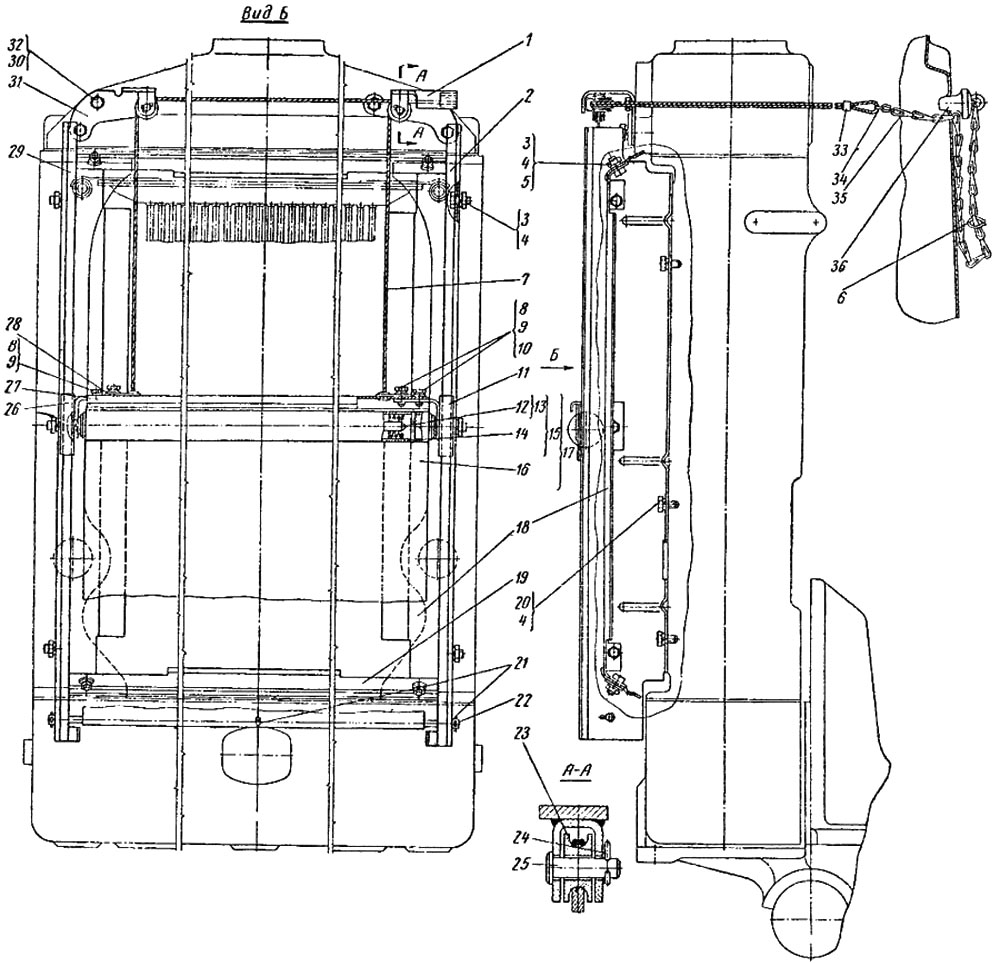

Схема устройства, характеристики

Наименование Каталожный номер Кол-во на модель
  Установка шторки 85.14.001 1
  Заклепка 5Х38, ГОСТ 10299-62 - 1
1 Кронштейн левый в сборе 85.14.019 1
2 Стойка левая в сборе 85.14.013 1
3 Гайка М8, ГОСТ 5915-62 - 10
4 Шайба пружинная 8Т, ГОСТ 6402-61 - 6
5 Шайба 8, ГОСТ 11371-65 - 4
7 Трос в сборе 77.14.025 1
8 Болт М6Х14, ГОСТ 7798-52 - 4
9 Шайба пружинная 6Н, ГОСТ 6402-61 - 4
10 Шайба 6, ГОСТ 11371-65 - 3
11 Угольник левый в сборе 77.14.034-1 1
12 Стержень в сборе 77.14.017 1
13 Пружина в сборе 77.14.022 1
14 Труба в сборе 77.14.023 1
15 Барабан шторки 77.14.021-1 1
16 Шторка 77.14.117-1 1
17 Барабан со шторкой в сборе 77.14.012 1
18 Щиток вертикальный в сборе 85.14.020 2
19 Щиток горизонтальный 85.14-103 2
20 Болт М8Х16, ГОСТ 7796-62 - 10
21 Шплинт 2Х20, ГОСТ 397-54 - 3
23 Ролик 77.14.119 3
24 Шплинт 2Х12, ГОСТ 397-66 - 3
25 Угольник правый в сборе 77.14.033-1 1
25 Палец с головкой ПГ-6Х20 3
29 Стойка правая в сборе 85.14.014 1
30 Шайба пружинная 10Н, ГОСТ 6402-61 - 4
31 Кронштейн правый в сборе 85.14.018 1
32 Болт М10Х20, ГОСТ 7796-62 - 4
35 Цепь в сборе 77.14.028-1А 1

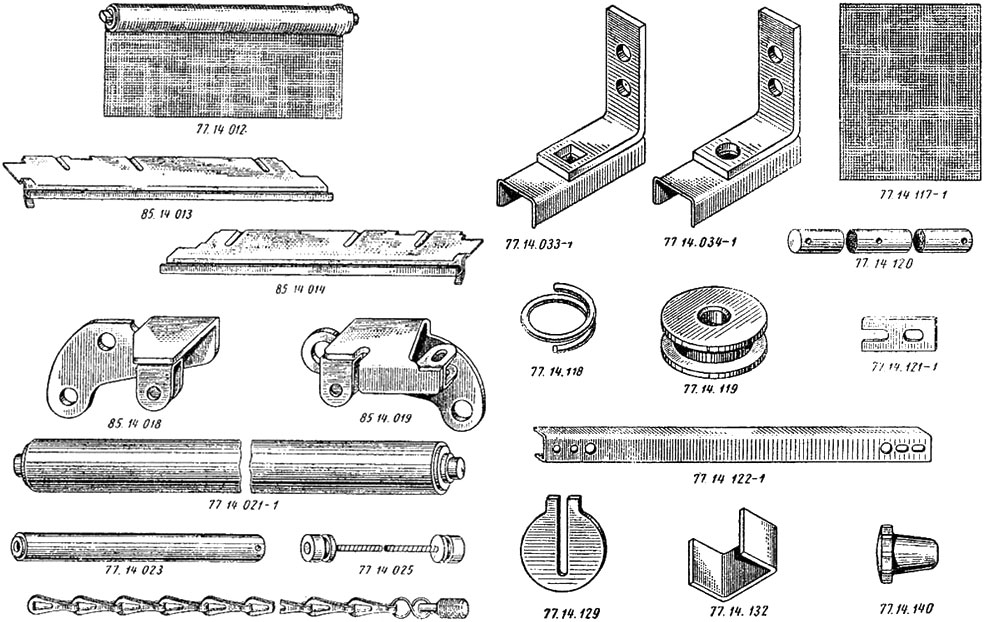

Наименование Каталожный номер Кол-во на модель
  Кронштейн правый в сборе 85.14.018
  Кронштейн левый в сборе 85.14.019
  Угольник левый в сборе 77.14.034-1
  Кольцо 77.14.118
  Валик шторки 77.14.120
  Накладка 77.14.121-1
  Рамка 77.14.122-1
  Фиксатор 77.14.129
  Скоба крепления троса 77.14.132
  Пробка 77.14.140
2 Стойка левая в сборе 85.14.013 1
14 Труба в сборе 77.14.023 1
15 Барабан шторки 77.14.021-1 1
16 Шторка 77.14.117-1 1
17 Барабан со шторкой в сборе 77.14.012 1
23 Ролик 77.14.119 3
25 Угольник правый в сборе 77.14.033-1 1
