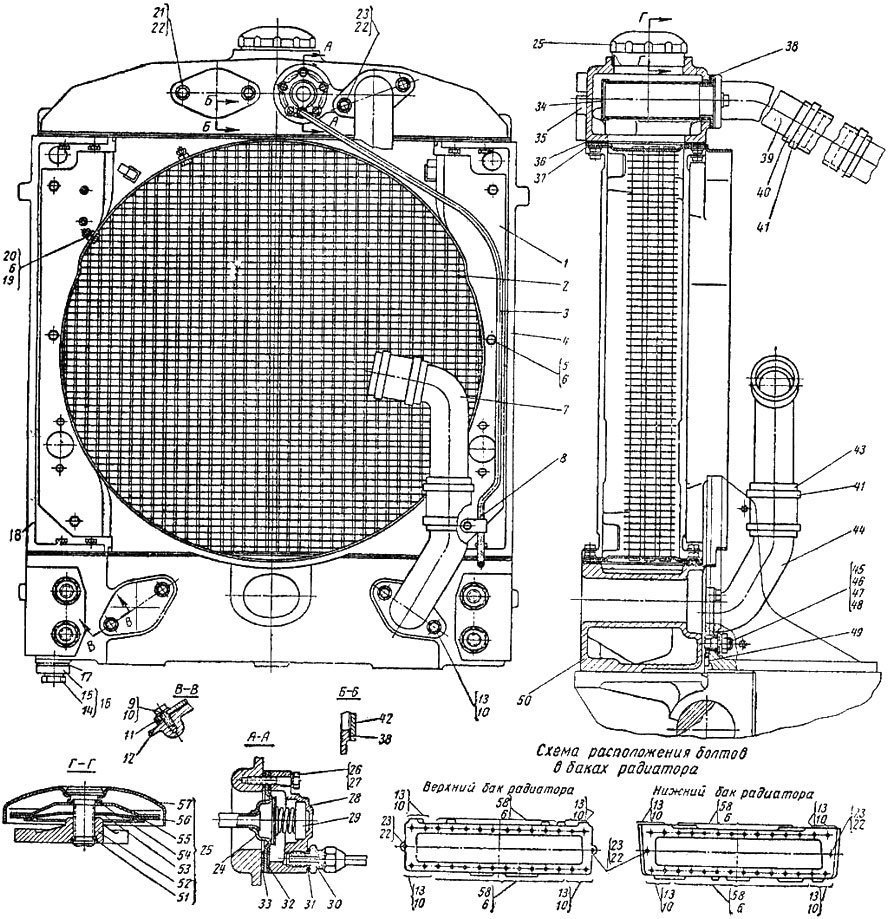

Схема устройства, характеристики

Наименование Каталожный номер Кол-во на модель
  Бак радиатора верхний 77.13.101-2 1
  Радиатор водяной в сборе 85.13.001-1 1
1 Кожух вентилятора в сборе 85.13.015-1 1
2 Сердцевина радиатора 85.13.016 1
3 Трубка пароотводящая в сборе 85.13.018 1
4 Стойка радиатора правая 77.13.103-2 1
5 Болт М8Х16, ГОСТ 7796-62 - 8
6 Шайба пружинная 8Т, ГОСТ 6402-61 - 48
7 Труба промежуточная 85.13.111 1
8 Скоба 77.13.132 1
9 Болт М10Х25, ГОСТ 7796-62 - 2
10 Шайба пружинная 10Т, ГОСТ 6402-61 - 20
11 Заглушка нижнего бака 85.13.207 1
12 Прокладка 77.13.126 2
13 Болт М10Х30, ГОСТ 7796-62 - 18
14 Пробка краника 77.13.118-2 1
15 Корпус краника 77.13.116-2 1
16 Краник в сборе 77.13.025 1
17 Прокладка заглушки 77.13.184 1
18 Стойка радиатора левая 77.13.104-2 1
19 Шайба 8, ГОСТ 11371-65 - 2
20 Гайка М8, ГОСТ 5915-62 - 2
21 Болт М12Х25, ГОСТ 7796-62 - 2
22 Шайба пружинная 12Т, ГОСТ 6402-61 - 8
23 Болт М12Х35, ГОСТ 7796-62 - 6
24 Седло клапана с трубкой в сборе 77.13.022 1
25 Крышка заливной горловины в сборе 77.13.019 1
26 Болт М6Х35, ГОСТ 7798-62 - 5
27 Шайба пружинная 6Н, ГОСТ 6402-61 - 5
28 Корпус клапана паровоздушного 77.13.157 1
29 Клапан паровоздушный в сборе 77.13.020 1
30 Штуцер 77.13.181-1 1
31 Кольцо уплотняющее 77.13.180 1
32 Прокладка 77.13.179 1
33 Прокладка 77.13.178 1
34 Сетка предохранительная в сборе 77.13.023-1 1
35 Бак верхний радиатора в сборе 77.13.012-2 1
36 Прокладка баков радиатора 77.13.130 2
37 Планка скрепляющая 77.13.125 4
38 Прокладка верхнего патрубка радиатора А13-4 3
39 Патрубок верхнего бака 85.13.107-1 1
40 Шланг 85.13.205 1
41 Хомутик стяжной винтовой, ХСВ-73 ХСВ-73 6
42 Заглушка верхнего бака 85.13.206 1
43 Шланг 85.13.110 2
44 Патрубок нижнего бака 85.13.106-2 1
45 Шпилька БМ18Х45 (28/24) 30Х, ГОСТ 11765-66 - 4
46 Гайка М18, ГОСТ 5915-62 - 4
47 Шайба пружинная 18Т, ГОСТ 6402-61 - 4
48 Шайба 18, ГОСТ 11371-65 - 8
49 Прокладка 77.13.127А 2
50 Бак радиатора нижний 77.13.102-3 1
51 Кольцо стопорное 77.13.164 1
52 Маховичок 77.13.158 1
53 Шайба коническая 77.13.162 1
54 Шайба 77.13.161 1
55 Шайба большая 77.13.163 1
56 Прокладка 77.13.165 1
57 Корпус крышки в сборе 77.13-021 1
58 Болт М8Х20, ГОСТ 7796-62 - 40

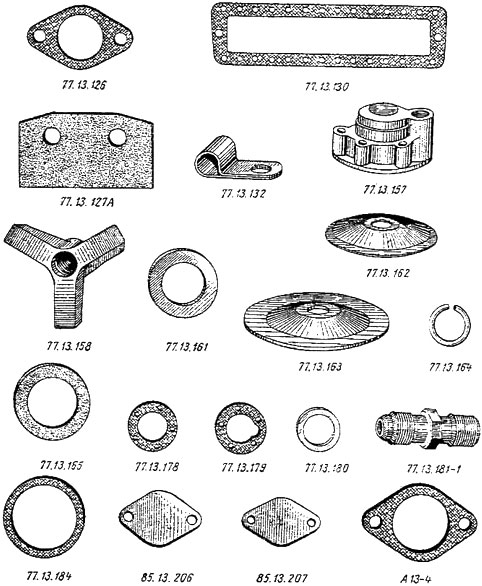

Наименование Каталожный номер Кол-во на модель
Прокладка 77.13.126 2
Прокладка 77.13.127А
Прокладка баков радиатора 77.13.130
Скоба 77.13.132
Корпус клапана паровоздушного 77.13.157
Маховичок 77.13.158
Шайба 77.13.161
Шайба коническая 77.13.162
Шайба большая 77.13.163
Кольцо стопорное 77.13.164
Прокладка 77.13.165
Прокладка 77.13.178
Прокладка 77.13.179
Кольцо уплотняющее 77.13.180
Штуцер 77.13.181-1
Прокладка заглушки 77.13.184
Заглушка верхнего бака 85.13.206 1
Заглушка нижнего бака 85.13.207
Прокладка верхнего патрубка радиатора А13-4
