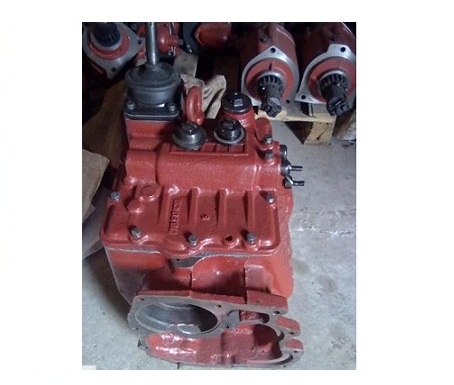

Реверс-редуктор

Бесплатный звонок по России!
8 (800) 600 09 08
- +
Есть на складе
Цена: по запросу

Спасибо за обращение

Мы свяжемся с Вами в ближайшеее время

Реверс-редуктор для трактора по выгодной цене без посредников и переплат. Мы гарантируем высокое качество проверенное временем. Мы предлагаем вам лизинг с хорошими условиями от 500.000 руб, от 1 года и осуществляем доставку по всей России и странам СНГ. При покупке трактора вы получите гарантированную скидку 10% на все запчасти. Ознакомится со схемой устройства - Реверс-редуктор и его техническим характеристиками можно ниже, а также по нашему телефону.

Схема устройства, характеристики



Наименование Каталожный номер Кол-во на модель
  Крышка реверс-редуктора в сборе 78.58.011
1 Штифт рычага 77.37.116-1 1
2 Шпонка 5х9 ГОСТ 24071-80 - 1
3 Рычаг К77.58.214 1
4 Пружина рычага 77.37.117 1
5 Шайба сферическая 77.37.118 1
6 Прокладка фланца 77.37.114 2
7 Колпак 77.52.231 1
8 Рычаг 78.58.114 1
9 Рукоятка А13.04.000А 1
10 Рычаг 78.58.017
11 Кольцо прижимное 77.37.122 1
12 Болт М10.6gх30.58.016 ГОСТ 7796-70 - 2
13 Шайба 1065Г05 ГОСТ 6402-70 - 10
14 Чехол 77.37.121 1
15 Палец валика блокировки переднего 77.37.165 2
16 Щуп 78.58.016
17 Прокладка пробки 77.38.203 1
18 Реверс-редуктор 78.58.001
19 Болт М10.6gх40.58.016 ГОСТ 7795-70 - 10
20 Заглушка 28-08 кп ГОСТ 3111-67 - 2
21 Крышка верхняя 78.58.109 1
22 Прокладка 77.52.230 1
23 Болт стопорный 77.37.218 2
24 Штифт 77.52.276 2
25 Пружина 77.52.256 2
26 Фиксатор 77.52.255 2
27 Вилка ведущего вала 77.58.014-1
28 Пластина замковая 77.52.222 1
29 Обойма 77.58.115 1
30 Пластина замковая 77.52.254 1
31 Болт М10.6gх20.58.016 ГОСТ 7796-70 - 4
32 Вилка ведомого вала 77.52.034 1
33 Планка распределительная К77.58.206 1
34 Кольцо уплотнительное 77.37.143А 2
35 Валик передний 77.52.257 1
36 Валик задний 77.52.258 1
37 Серьга 77.37.162 1
38 Шайба 10.01 ГОСТ 11371-78 - 1
39 Шплинт 3,2х18 ГОСТ 397-79 - 1
40 Болт М12.6gх35.58.016 ГОСТ 7796-70 - 1
41 Шайба 1265Г05 ГОСТ 6402-70 - 1
42 Фланец 77.52.260-1 1

Наименование Каталожный номер Кол-во на модель
1 Обойма 77.31.113 1
2 Кольцо СП-93-69-10 ГОСТ 6308-71 - 1
3 Кольцо дистанционное 77.31.106 1
4 Манжета ГОСТ 8752-79 ОСТ 38 05146-78 1.1-70х95-2 1
5 Кольцо стопорное 77.55.229 1
6 Шайба маслоотбойная К77.58.104 1
7 Подшипник 311 (55х120х29) ГОСТ 8338-75 - 1
8 Кольцо В35 ГОСТ 13942-68 - 2
9 Подшипник 407К (35х100х25) ГОСТ 8338-75 - 2
10 Стакан подшипника 77.37.108 1
11 Шайба упорная 77.37.157 2
12 Стакан с кольцом 77.52.042 1
13 Подшипник 213 (65х120х23) ГОСТ 8338-75 - 1
14 Штифт установочный 77.52.228 1
15 Стакан подшипника 77.52.218 1
16 Кольцо упорное 77.52.217 1
17 Штифт 77.38.287 2
18 Штифт установочный 77.52.221 1
19 Прокладка 77.52.230 1
20 Кольцо 2В120 ГОСТ 13941-68 - 1
21 Вал ведомый 77.52.208-1 1
22 Кольцо уплотнительное 77.55.145А 2
23 Кольцо 77.52.266 1
24 Втулка уплотнения 77.52.264 1
25 Кольцо 77.52.268 1
26 Муфта соединительная 77.52.229-1 1
27 Шестерня ведомая 77.58.117 2
28 Втулка распорная К77.58.211-1 1
29 Шестерня вала реверса 77.58.102 1
30 Вал реверса К77.58.210-1А 1
31 Полукольцо К77.58.220 4
32 Колпачок защитный К77.58.219 2
33 Кольцо 2В55 ГОСТ 13940-68 - 2
34 Кольцо стопорное 77.52.269 1
35 Подшипник 70-32605К (25х62х24) ГОСТ. 8328-75 - 2
36 Кольцо пружинное 54.05.436 2
37 Шайба 77.52.265 1
38 Кольцо уплотнительное 77.38.184А 1
39 Стакан подшипника 77.52.237-2 1
40 Кольцо сальника 77.52.267 1
41 Кольцо 2В80 ГОСТ 13941-68 - 1
42 Шестерня ведомого вала 77.52.216-1 1
43 Кольцо 2В65 ГОСТ 13940-68 - 2
44 Вал пониженных скоростей К77.58.218А 1
45 Подшипник 292208К (50х80х18) ГОСТ 5377-79 - 1
46 Манжета ГОСТ 8752-79 ОСТ 38 05146-78 1.1-45х65-2 1
47 Шестерня 77.52.215 1
48 Вал ведущий 77.52.031-1 1
49 Втулка распорная К77.58.205-1 1
50 Болт М10.6gх30.58.016 ГОСТ 7796-70 - 2
51 Пластина замковая 77.52.239 1
52 Планка стопорная 77.52.238-1Б 1
53 Стакан подшипника 77.52.235А 1
54 Кольцо 77.41.202А 1
55 Кольцо 2В100 ГОСТ 13941-68 - 1
56 Подшипник 32213 КМ (65х120х23) ГОСТ 8328-75 - 1
57 Шестерня 77.58.101 1
58 Стакан подшипника 77.52.220-1 1
59 Втулка распорная К77.58.217 1
60 Шестерня ведущая 77.58.116 1
61 Прокладка корпуса увеличителя крутящего момента 77.55.190 1
62 Корпус 77.58.110 1
63 Прокладка пробки 77.37.203 1
64 Пробка сливная с магнитом в сборе 77.37.019А 1
65 Шайба 1265Г05 ГОСТ 6402-70 - 7
66 Болт М12.6gх45.58.016 ГОСТ 7795-70 - 1
67 Стакан подшипника 77.52.232 1
68 Пластина запорная 77.52.241-2 1
69 Пластина стопорная 77.52.270 1
70 Пластина замковая 77.52.272-1 1
71 Болт М14х1,5.6gх35.88.40х.016 ГОСТ 7796-70 - 1
72 Прокладка 77.52.225-1 1
73 Крышка передняя 77.52.203-2А 1
74 Шайба 1065Г05 ГОСТ 6402-70 - 10
75 Болт М10.6gх40.58.016 ГОСТ 7795-70 - 8

Реверс редуктор ДТ 75 является механическим реверсивным, и он включает в себя только одну ступень. Он значительно расширяет диапазон скоростей используемой КПП, благодаря чему используются даже дополнительные (пониженные и повышенные). Предполагается, что реверс редуктор 78.58 001 устанавливается в передней части.

Современный реверс ДТ 75 может обладать тремя передачами:

1. Вперед. Передаточное число – 1.67.

2. Назад. Предполагается работа 1.35.

3. Прямая. Показатель составляет 1.

При этом можно отметить по 7 пониженных и повышенных.

Схема реверса ДТ 75 предполагает сложную продуманную конструкцию, причем крышка реверса ДТ 75 является важной деталью для защиты от неблагоприятных внешних факторов.

На трактор ДТ 75 реверс модификации 78.58 001 успешно устанавливается для полноценной эксплуатации техники.
