Установка распределителя от производителя по выгодной цене! Гарантия высокого качества на бульдозерное оборудование. Доставка по всей России любой транспортной компанией или попутным транспортом.
Скидки для организаций занимающихся сельским и лесным хозяйством. Возможен разборный или не разборный вариант изготовления. Для того, чтобы узнать стоимость и сроки простаки « Название карточки товара» вы можете заполнить форму и отправить заявку. Ознакомится с описанием и техническими характеристиками «Установка распределителя » вы можете ниже и его техническим характеристиками можно ниже, а также по нашему телефону.

Схема устройства, характеристики

Наименование Каталожный номер Кол-во на модель
  Установка распределителя 77.64.001-1 1
1 Прокладка 54.53.402 1
2 Установочный чертеж распределителя (распределитель в сборе) Р75-В3А-002 1
3 Кронштейн распределителя 77.64.109 1
4 Болт М10Х20, ГОСТ 7796-62 - 4
5 Шайба пружинная 10Н, ГОСТ 6402-61 - 4
6 Болт М8Х20, ГОСТ 7796-62 - 1
7 Гайка М8, ГОСТ 5915-62 - 3
8 Шайба пружинная 8Н, ГОСТ 6402-61 - 3
9 Болт 77.64.105 2
10 Шайба малая 77.64.114 4
11 Болт М8Х30, ГОСТ 7796-62 - 1
12 Угольник поворотный 77.64.106 1
13 Трубка в сборе 77.64.013 1
14 Кольцо уплотнительное 54.53.407 4
15 Штуцер М20Х2 (М27Х1,5) 54.53.404 4
16 Рычаг левый 77.64.111 1
17 Рукоятка рычага 54.53.417 1
18 Рычаг левый в сборе 77.64.014 1
19 Рычаг средний 77.64.112 1
20 Рычаг средний в сборе 77.64.015 1
21 Рычаг правый 77.64.113 1
22 Рычаг правый в сборе 77.64.016 1
23 Патрубок сливной в сборе 77.64.012 1
24 Угольник поворотный большой 77.64.107 1
25 Болт поворотного угольника 77.64.108 1
26 Шайба большая 77.64.115 2
27 Бустер Р75-В-025 3
29 Пружина бустера Р75-В-036 3
30 Направляющая клапана бустера Р75-В-045 3
31 Клапан бустера Р75-В-026 3
32 Гнездо клапана бустера Р75-В-027 3
33 Гильза золотника Р75-В-046 3
34 Гильза золотника в сборе Р75-В-006 3
37 Стакан нижний Р75-033 3
39 Пружина золотника Р75-035 3
40 Втулка фиксаторная Р75-В-029 3
41 Стакан верхний Р75-034 3
42 Пружина фиксатора Р75-В-032 3
43 Фиксатор Р75-В-030 15
44 Обойма фиксатора Р75-В-031 3
45 Золотник Р75-В-024А 3
46 Прокладка Р75-В-028 3
48 Корпус распределителя в сборе Р75-В3А-004 1
49 Кольцо уплотнительное НШ10-0101034 4
50 Заглушка Р75-066 4
56 Упор Р75-071Б 1
57 Прокладка под упор Р75-074 1
58 Пружина перепускного клапана Р75-072 1
59 Кольцо уплотнительное НШ10-0101031 1
60 Направляющая клапана Р75-073А 1
61 Клапан перепускной Р40/75-0808041Б 1
62 Клапан перепускной в сборе Р75-007 1
64 Заглушка Р75-067 1
65 Прокладка нижняя Р40/75-0808039А 1
66 Крышка нижняя Р75-3-023 1
69 Клапан предохранительный Р40/75-0808062 1
70 Направляющая предохранительного клапана Р40/75-0808059А 1
71 Пружина предохранительного клапана Р40/75-0808048Б 1
71 Винт регулировочный Р40/75-0808049А 1
73 Гайка Р40/75-0808058А 1
74 Прокладка Р40/75-0808050Б 2
75 Колпачок Р40/75-0808051А 1
76 Крышка верхняя Р75-3-022А 1
77 Кольцо нижнее Р75-064 3
78 Кольцо уплотнительное НШ46-0505037 3
79 Кольцо верхнее Р75-065 3
80 Пластина пыльника Р75-3-055Б-1 1
82 Колпачок рукоятки Р40/75-0808061А 3
85 Пыльник гофрированный Р75-056 3
86 Пластина колец Р75-3-057 1

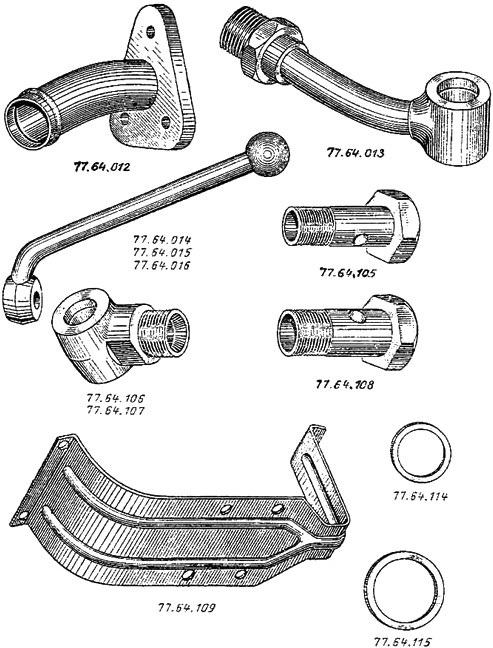

Узлы и детали

Наименование Каталожный номер Кол-во на модель
Трубка в сборе 77.64.013
Рычаг левый в сборе 77.64.014
Рычаг средний в сборе 77.64.015
Рычаг правый в сборе 77.64.016
Болт 77.64.105
Угольник поворотный 77.64.106
Угольник поворотный большой 77.64.107
Болт поворотного угольника 77.64.108
Кронштейн распределителя 77.64.109
Шайба малая 77.64.114 4
Патрубок сливной в сборе 77.64.012 1
Шайба большая 77.64.115 2
