Маслопроводы гидросистемы от производителя по выгодной цене! Гарантия высокого качества на бульдозерное оборудование. Доставка по всей России любой транспортной компанией или попутным транспортом.
Скидки для организаций занимающихся сельским и лесным хозяйством. Возможен разборный или не разборный вариант изготовления. Для того, чтобы узнать стоимость и сроки простаки « Название карточки товара» вы можете заполнить форму и отправить заявку. Ознакомится с описанием и техническими характеристиками «Маслопроводы гидросистемы » вы можете ниже и его техническим характеристиками можно ниже, а также по нашему телефону.

Схема устройства, характеристики

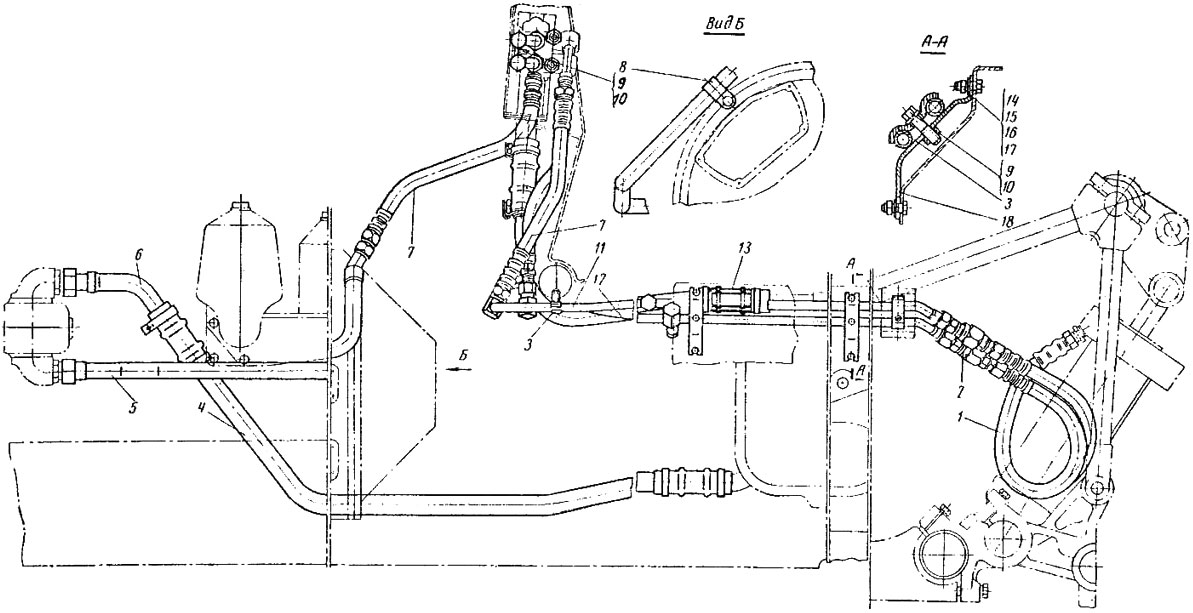

Вид сбоку

Наименование Каталожный номер Кол-во на модель
  Маслопроводы гидросистемы 85.66.001А 1
  Кольцо уплотнительное НШ46-0505037 2
  Шайба 10, ГОСТ 11371-65 - 1
2 Запорное устройство в сборе (Ф16) А60/75-4616320 2
3 Планка прижимная 77.66.119А 12
4 Труба заборная задняя 85.66.106 1
5 Маслопровод от насоса к распределителю в сборе 85.66-011-3 1
8 Скоба 85.66.103 1
9 Болт М10Х30, ГОСТ 7796-62 - 6
10 Шайба пружинная 10Н, ГОСТ 6402-61 - 9
11 Маслопровод верхний в сборе 77.66.026А 1
12 Маслопровод нижний в сборе 77.66.027А 1
14 Болт М8Х20, ГОСТ 7796-62 - 4
15 Гайка М8, ГОСТ 5915-62 - 4
16 Шайба 8, ГОСТ 11371-65 - 4
17 Шайба пружинная 8Н, ГОСТ 6402-61 - 4
18 Кронштейн в сборе 77.66.021 2
24 Трубка отводная правая в сборе 77.66.029-2 1

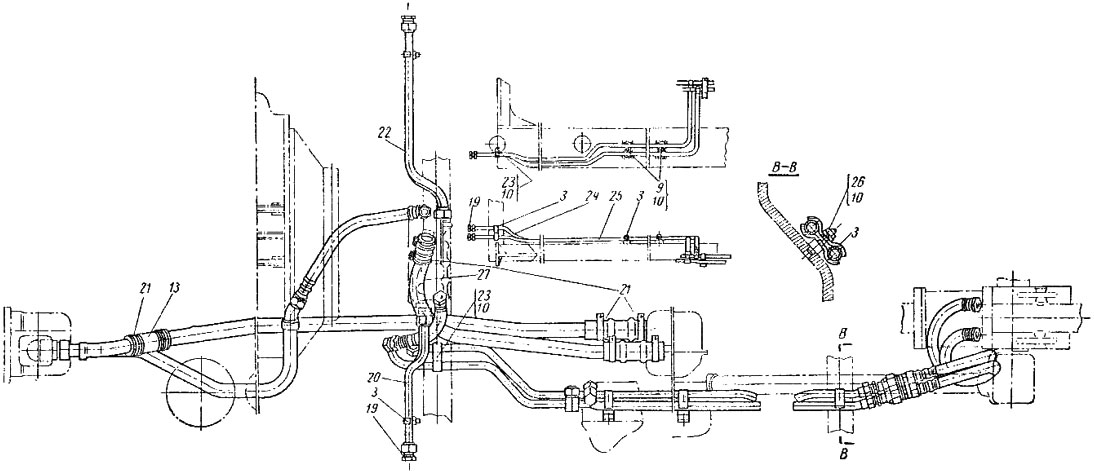

Вид сверху

Наименование Каталожный номер Кол-во на модель
  Маслопроводы гидросистемы 85.66.001А 1
3 Планка прижимная 77.66.119А 12
9 Болт М10Х30, ГОСТ 7796-62 - 6
10 Шайба пружинная 10Н, ГОСТ 6402-61 - 9
19 Заглушка 54.54.124 6
21 Хомутики стяжные винтовые ХСВ-43 8
22 Маслопровод правый в сборе 77.66.017 2
23 Болт М10Х35, ГОСТ 7796-62 - 2
25 Трубка отводная левая в сборе 77.66.028-2 1
26 Гайка М10, ГОСТ 5915-62 - 4
27 Труба сливная 77.66.111 1

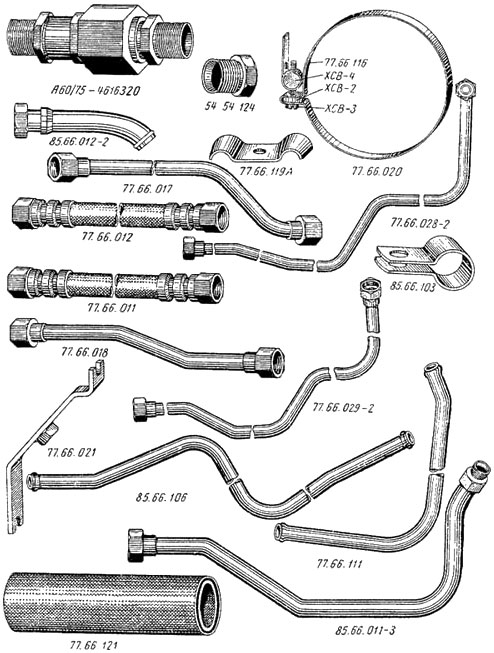

Узлы и детали

Наименование Каталожный номер Кол-во на модель
Шланг задний в сборе 77.66.012
Маслопровод левый в сборе 77.66.018
Хомутик в сборе 77.66.020 1
Трубка отводная правая в сборе 77.66.029-2
Труба сливная 77.66.111
Лента хомутика 77.66.116 1
Труба заборная передняя в сборе 85.66.012-2
Труба заборная задняя 85.66.106
Планка хомутика ХСВ-2 8
Болт АН75-1 ХСВ-3 8
Гайка хомутика ХСВ-4 8
Запорное устройство в сборе (Ф16) А60/75-4616320 2
Планка прижимная 77.66.119А 12
Маслопровод от насоса к распределителю в сборе 85.66-011-3 1
Скоба 85.66.103 1
Шланг соединительный 77.66.121 4
Кронштейн в сборе 77.66.021 2
Заглушка 54.54.124 6
Маслопровод правый в сборе 77.66.017 2
Трубка отводная левая в сборе 77.66.028-2 1
