Цилиндр выносной от производителя по выгодной цене! Гарантия высокого качества на бульдозерное оборудование. Доставка по всей России любой транспортной компанией или попутным транспортом.
Скидки для организаций занимающихся сельским и лесным хозяйством. Возможен разборный или не разборный вариант изготовления. Для того, чтобы узнать стоимость и сроки простаки « Название карточки товара» вы можете заполнить форму и отправить заявку. Ознакомится с описанием и техническими характеристиками «Цилиндр выносной » вы можете ниже и его техническим характеристиками можно ниже, а также по нашему телефону.

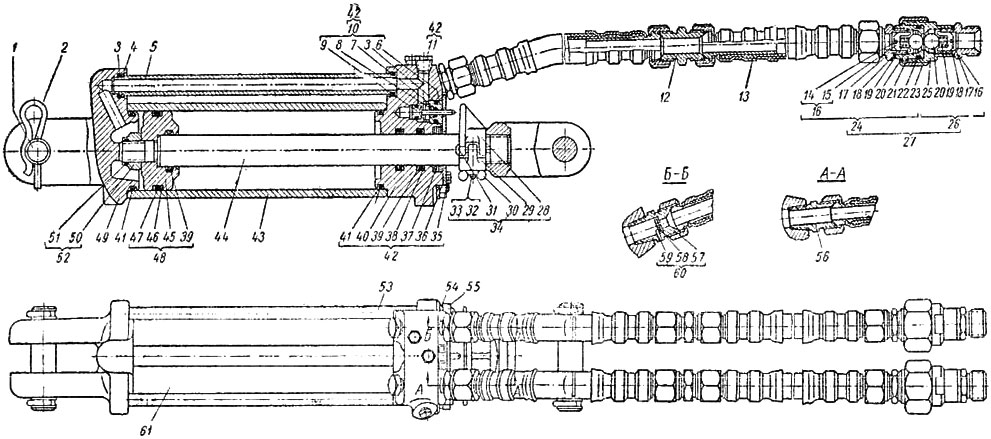

Схема устройства, характеристики

Наименование Каталожный номер Кол-во на модель
  Цилиндры выносные в сборе со шлангами (комплект) 54.60.001 2
1 Серьга цепи 77.60.126 2
1 Палец Ц90-1212037В 4
2 Шплинт пружинный 15-62059 4
3 Кольцо Ц90-1212046 6
4 Шайба Ц90-1212027 4
5 Маслопровод Ц90-1212026А 2
6 Корпус клапана Ц90-1212033А 2
7 Кольцо Ц90-1212047 2
8 Втулка Ц90-1212034 2
9 Клапан с уплотнением Ц90-1212004А 2
10 Клапан в сборе Ц90-1212005А 2
11 Пробка РКIII-1/4" ГОСТ 3112-54 - 8
12 Штуцер переходной 54.61.104А 4
13 Шланг в сборе 54.60.022 зам 8
16 Крестовина в сборе А40/50-2643003-I 8
20 Винт раскоса верхний 77.60.116 2
22 Муфта раскоса 77.60.115 2
23 Гайка накидная 54.60-103 4
24 Вилка раскоса 77.60.114-1 2
24 Клапан запорный шланга в сборе (Ф16) А60/75-4616350 4
25 Корпус запорного клапана маслопровода А60/75-4616332 4
26 Клапан запорный маслопровода в сборе (Ф16) А60/75-4616330 4
27 Втулка растяжек 77.60.122 6
27 Запорное устройство в сборе (Ф16) А60/75-4616320 4
28 Упор Ц90-1212028А 2
29 Полукольцо упора нижнее Ц90-1212029А 2
30 Гайка-барашек М6-I, ГОСТ 3032-45 - 2
31 Палец упора Ц90-1212030 2
32 Болт М6Х35, ГОСТ 7798-62 - 2
33 Шайба пружинная 6Н, ГОСТ 6402-61 - 2
34 Стойка левая в сборе 77.60.012А 1
34 Упор в сборе Ц90-1212003А 2
35 Болт М6Х14, ГОСТ 7798-52 - 8
36 Крышка чистиков Ц90-1212035А 2
37 Чистик Ц90-1212036 36
38 Прокладка Ц90-1212048 4
39 Вал рычагов в сборе 77.60.014 1
39 Кольцо Ц90-1212044А 6
40 Рычаг подъемный левый 77.60.101 1
40 Крышка передняя Ц75-1111021-Б 2
41 Кольцо Ц75-1111045 4
42 Крышка передняя в сборе Ц75-1111010-А 2
43 Корпус Ц75-1111022 2
44 Шток в сборе Ц90-1212002 2
45 Ось нижняя с шарнирами в сборе 77.60.039Р 1
45 Поршень Ц75-1111023А 2
46 Рычаг подъемный правый 77.60.102 1
46 Прокладка Ц75-1111042 4
47 Кольцо Ц75-1111043 2
48 Поршень в сборе Ц75-1111009 2
49 Крышка задняя Ц75-1111020-Г 2
50 Гайка Ц90-1212025А 2
51 Кольцо упорное 77.60.112 2
51 Кольцо Ц90-1212050А 4
52 Гайка в сборе Ц90-1212007-А 2
53 Траверса верхней тяги 77.60.109 1
53 Шпилька Ц90-1212041А 8
54 Шайба пружинная 12Н, ГОСТ 6402-61 - 8
55 Гайка М12, ГОСТ 5915-62 - 8
60 Замедлительный клапан в сборе А60/75-2751002-IIА 2
61 Цилиндр в сборе Ц75-1111001-А 2
65 Палец тяги в сборе 77.60.019-1 2
66 Головка задняя в сборе 77.60.020А 2
67 Тяга нижняя в сборе 77.60.018 2
78 Головка в сборе 77.60.025 1
79 Головка с пальцем в сборе 77.60.028 1
87 Тяга верхняя в сборе 77.60.023А 1
92 Винт растяжки с левой резьбой 77.60.120-1 2
93 Растяжка правая в сборе 77.60.037А 1
95 Цепочка в сборе 77.60.036 1

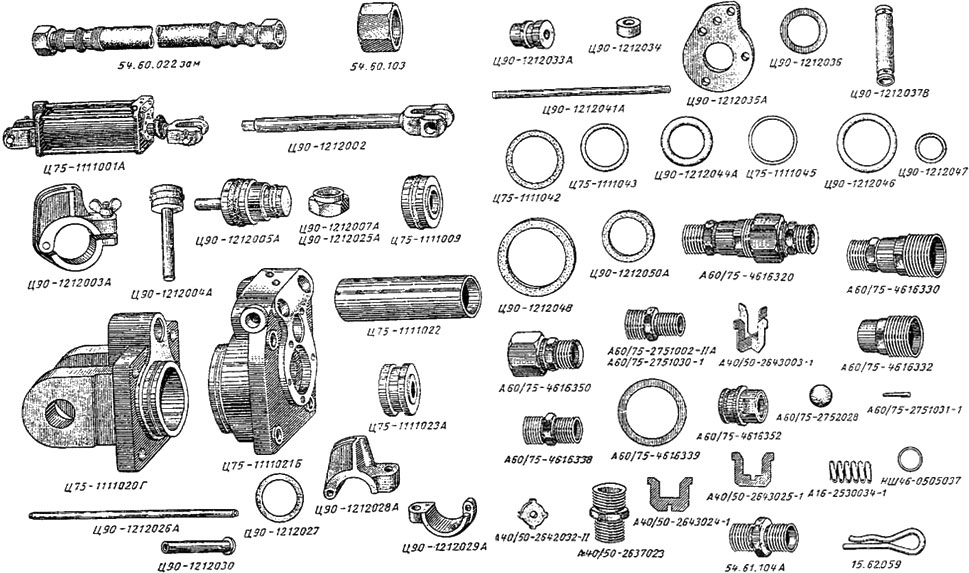

Узлы и детали

Наименование Каталожный номер Кол-во на модель
Поршень в сборе Ц75-1111009
Крышка передняя Ц75-1111021-Б
Корпус Ц75-1111022
Поршень Ц75-1111023А
Шток в сборе Ц90-1212002
Упор в сборе Ц90-1212003А
Клапан с уплотнением Ц90-1212004А
Гайка в сборе Ц90-1212007-А
Гайка Ц90-1212025А
Маслопровод Ц90-1212026А
Шайба Ц90-1212027
Упор Ц90-1212028А
Полукольцо упора нижнее Ц90-1212029А
Палец упора Ц90-1212030
Клапан в сборе Ц90-1212005А 2
Шланг в сборе 54.60.022 зам 8
Штуцер А60/75-4616338 8
Гайка накидная 54.60-103 4
Крышка задняя Ц75-1111020-Г 2
Цилиндр в сборе Ц75-1111001-А 2
Штуцер переходной 54.61.104А
Пружина А16-2530034-1
Штуцер 1/3" А40/50-2637023
Шайба клапана А40/50-2642032-II
Крестовина в сборе А40/50-2643003-I
Крестовина (верхняя половина) А40/50-2643024-I
Крестовина (нижняя половина) А40/50-2643025-I
Корпус замедлительного клапана А60/75-2751030-1
Штифт конический А60/75-2751031-1
Клапан А60/75-2752028
Запорное устройство в сборе (Ф16) А60/75-4616320
Клапан запорный маслопровода в сборе (Ф16) А60/75-4616330
Корпус запорного клапана маслопровода А60/75-4616332
Штуцер А60/75-4616338
Клапан запорный шланга в сборе (Ф16) А60/75-4616350
Корпус запорного клапана шланга А60/75-4616352
Кольцо уплотнительное НШ46-0505037
Кольцо Ц75-1111043
Кольцо Ц75-1111045
Втулка Ц90-1212034
Крышка чистиков Ц90-1212035А
Чистик Ц90-1212036
Палец Ц90-1212037В
Шпилька Ц90-1212041А
Кольцо Ц90-1212044А
Кольцо Ц90-1212046
Кольцо Ц90-1212047
Прокладка Ц90-1212048
Корпус клапана Ц90-1212033А 2
Шайба уплотнительная А60/75-4616339 8
Прокладка Ц75-1111042 4
Кольцо Ц90-1212050А 4
Замедлительный клапан в сборе А60/75-2751002-IIА 2
