Цилиндр основной для трактора по выгодной цене без посредников и переплат. Мы гарантируем высокое качество проверенное временем. Мы предлагаем вам лизинг с хорошими условиями от 500.000 руб, от 1 года и осуществляем доставку по всей России и странам СНГ. При покупке трактора вы получите гарантированную скидку 10% на все запчасти. Ознакомится со схемой устройства - Цилиндр основной и его техническим характеристиками можно ниже, а также по нашему телефону.

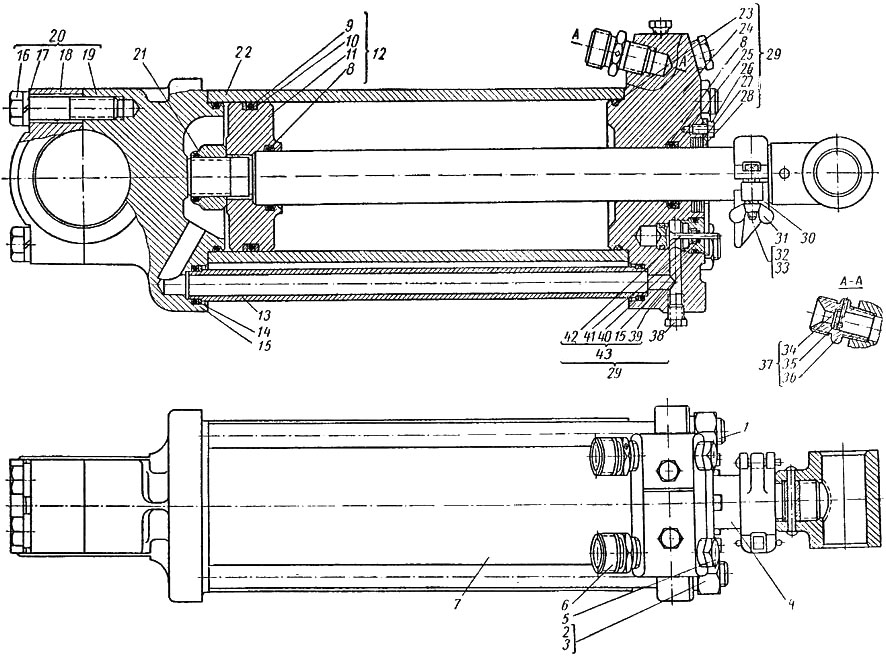

Схема устройства, характеристики

Наименование Каталожный номер Кол-во на модель
  Цилиндр основной 77.59.001 1
  Палец упора Ц90-1212030 1
1 Шпилька Ц110-1414041А 4
2 Гайка М18, ГОСТ 5915-62 - 4
3 Шайба пружинная 18Н, ГОСТ 6402-61 - 4
4 Шток в сборе Ц110-1414002 1
5 Пробка резьбовая коническая КГ-1/2", ГОСТ 12720-67 - 4
6 Штуцер 1/3" А40/50-2637023 3
7 Цилиндр в сборе Ц110-1414001А 1
8 Кольцо Ц110-1414044 2
9 Кольцо Ц110-1414043 2
10 Прокладка Ц110-1414042 2
11 Поршень Ц110-1414023А 1
12 Поршень в сборе Ц110-1414009 1
13 Маслопровод Ц110-1414026-А 1
14 Шайба Ц90-1212027 2
15 Кольцо Ц90-1212046 3
16 Болт М16Х65, ГОСТ 7795-62 - 4
17 Шайба пружинная 16Н, ГОСТ 6402-61 - 4
18 Бугель Ц110-1414051А 1
19 Крышка задняя Ц110-1414020-А 1
20 Крышка задняя в сборе Ц110-1414008-А 1
21 Гайка в сборе Ц110-1414007 1
22 Корпус Ц110-1414022 1
23 Кольцо Ц110-1414045 2
24 Крышка передняя Ц110-1414021-Ж 1
25 Прокладка Ц110-1414048 1
26 Болт М6Х14, ГОСТ 7798-52 - 5
27 Чистик Ц110-1414036 18
28 Крышка чистиков Ц110-1414035 1
29 Крышка передняя в сборе Ц110-1414010Е 1
30 Упор в сборе Ц110-1414003А 1
31 Гайки-барашки М6-001, ГОСТ 3032-66 - 2
32 Болт М6Х35, ГОСТ 7798-62 - 1
33 Шайба пружинная 6Н, ГОСТ 6402-61 - 1
34 Штифт конический А60/75-2751031-1 3
35 Шайба клапана А40/50-2642032-IV 1
36 Корпус замедлительного клапана А60/75-2751030-1 1
37 Замедлительный клапан в сборе А60/75-2751002-IVА 1
38 Пробка резьбовая коническая КГ-1/8", ГОСТ 12720-67 - 4
39 Корпус клапана Ц90-1212033А 1
40 Кольцо Ц90-1212047 1
41 Втулка Ц90-1212034 1
42 Клапан с уплотнением Ц90-1212004А 1
43 Клапан в сборе Ц90-1212005А 1

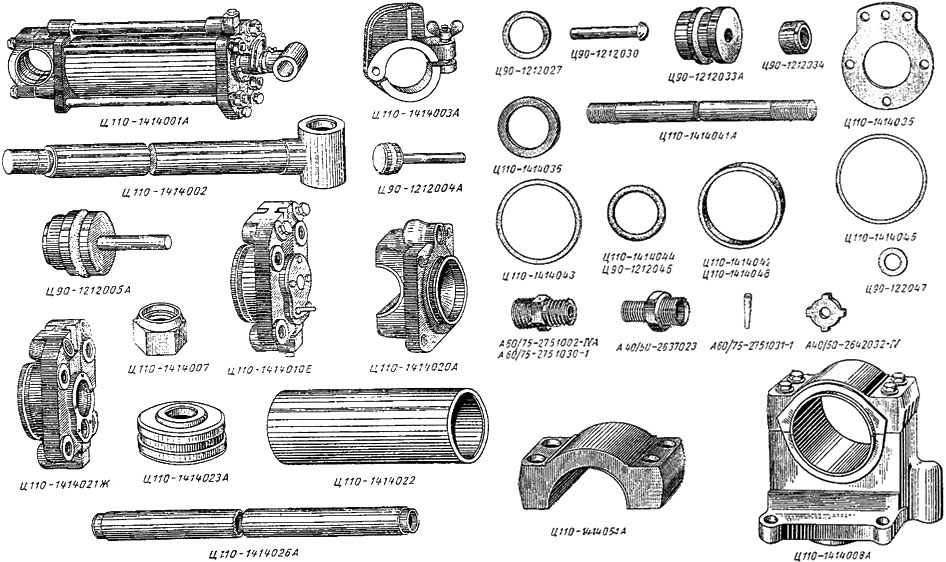

Узлы и детали

Наименование Каталожный номер Кол-во на модель
Шток в сборе Ц110-1414002
Упор в сборе Ц110-1414003А
Гайка в сборе Ц110-1414007
Крышка задняя Ц110-1414020-А
Крышка передняя Ц110-1414021-Ж
Корпус Ц110-1414022
Поршень Ц110-1414023А
Маслопровод Ц110-1414026-А
Клапан с уплотнением Ц90-1212004А
Клапан в сборе Ц90-1212005А
Цилиндр в сборе Ц110-1414001А 1
Крышка передняя в сборе Ц110-1414010Е 1
Штуцер 1/3" А40/50-2637023
Шайба клапана А40/50-2642032-IV
Корпус замедлительного клапана А60/75-2751030-1
Штифт конический А60/75-2751031-I
Крышка чистиков Ц110-1414035
Чистик Ц110-1414036
Шпилька Ц110-1414041А
Прокладка Ц110-1414042
Кольцо Ц110-1414043
Кольцо Ц110-1414044
Кольцо Ц110-1414045
Прокладка Ц110-1414048
Бугель Ц110-1414051А
Палец упора Ц90-1212030
Корпус клапана Ц90-1212033А
Втулка Ц90-1212034
Кольцо Ц90-1212046
Кольцо Ц90-1212047
Шайба Ц90-1212027 2
Крышка задняя в сборе Ц110-1414008-А 1
Замедлительный клапан в сборе А60/75-2751002-IVА 1
